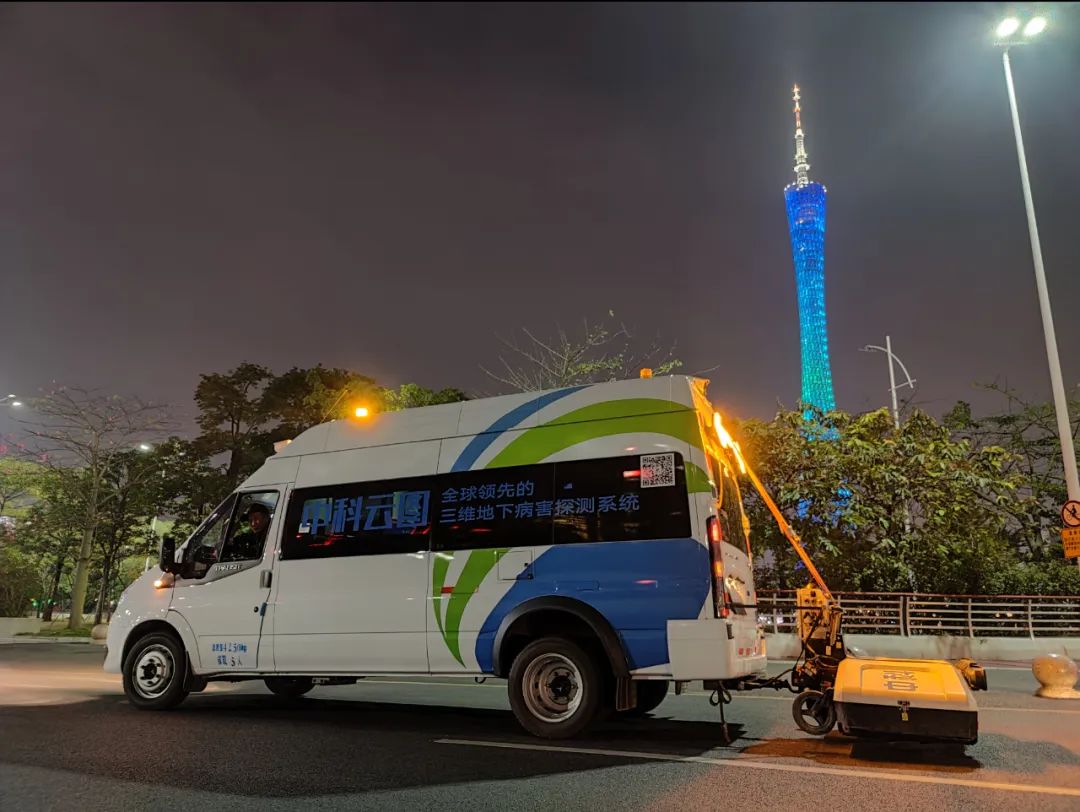

探地雷達法在道路病害檢測過程中，干擾因素按照空間位置關系，分為空中干擾源和地下干擾源。空中干擾源包括過街天橋、高架橋，架空輸電線，連續路燈桿等，地下干擾源包括各類檢查井、地下管線、地下井室等。
空中干擾源典型圖像
由于探地雷達波在空氣中比在道路地下介質中的傳播速度更快，相鄰兩道雷達波在空氣中的雙程走時間相差更短，因此當檢測路段范圍內存在人行天橋、高架橋時，雷達圖像會出現明顯異常。高架橋繞射波雙曲線的曲率較小，兩翼平緩，如圖1所示。

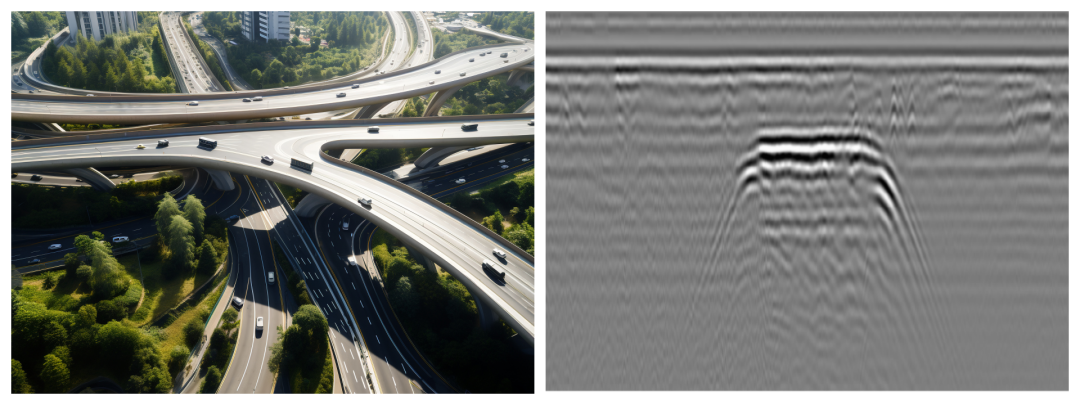

圖1?高架橋干擾典型圖譜
當探地雷達測線垂直通過高空輸電線，雷達天線的極化方向與輸電線方向平行，輸電線引起的雷達圖像干擾呈雙曲線型，其雷達圖像雙曲線頂點正對輸電線的下方，如圖2所示。

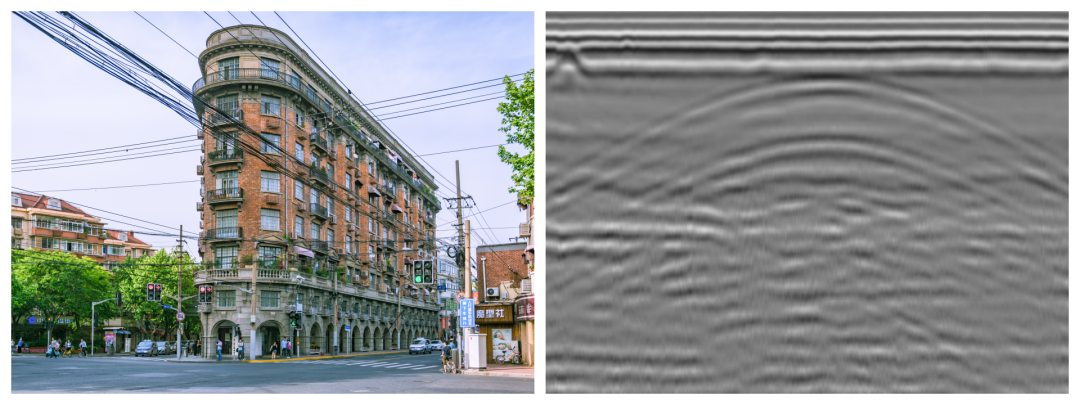

圖2?與測線垂直的架空電線干擾典型圖譜
馬路兩側燈桿在雷達圖像上形成的干擾主要是雷達天線與燈桿所產生的電磁場之間相互干涉所形成的，在圖像上顯示為連續、規律的雙曲線，如圖3所示。

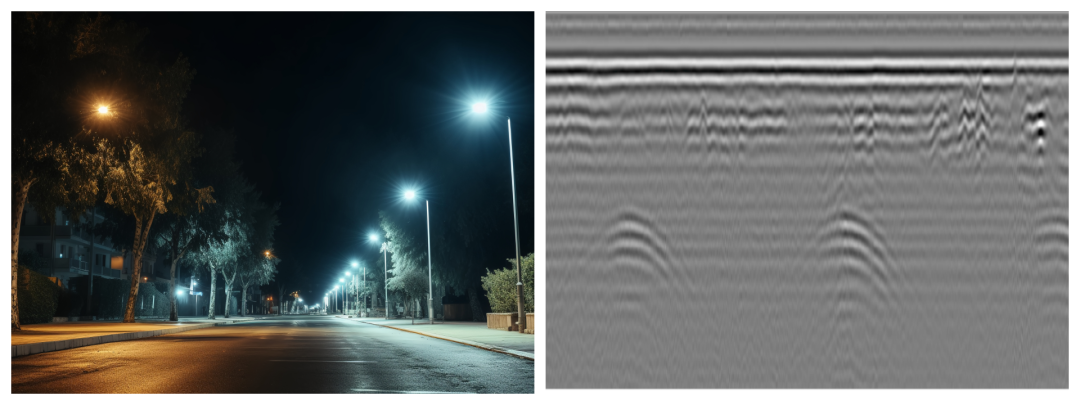

圖3?道路兩側連續路燈桿干擾典型圖譜
地下干擾源典型圖像
城市道路各類檢查井的井蓋通常為金屬材質，探地雷達天線經過時，由于電磁波在金屬表面的趨膚效應導致無法穿透金屬井蓋，反射波會在金屬井蓋和天線間產生多次反射，在雷達剖面圖像上表現為從地表開始的多個強能量的雷達反射圖像。

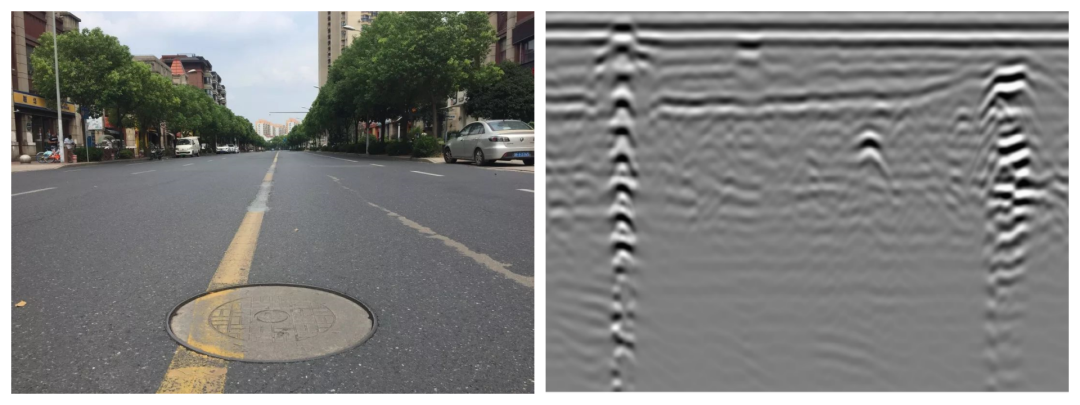

圖4?路表及掩埋井蓋干擾典型圖譜
道路地下介質的電導率明顯大于空氣的電導率，電磁波在地下有耗介質中傳播時不僅存在波前擴散，還存在吸收衰減，故電磁波能量衰減很快，致使地下管線繞射波雙曲線的兩翼陡而短，雙曲線拱頂位置對應管道中心位置，管道直徑越大，反射弧雙曲線的曲率半徑越大。

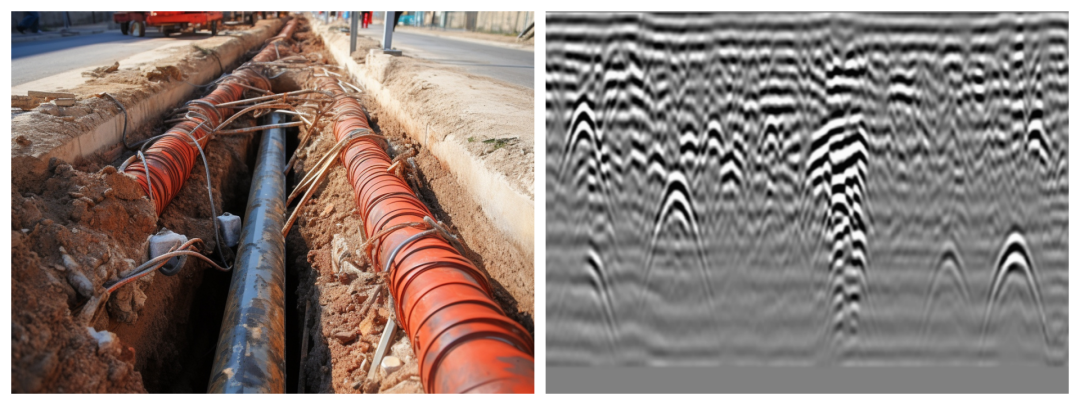

圖5?地下管道干擾典型圖譜
城市道路地下井室主要是指與供電、給水、排水、通訊管線等管道工程相關的檢查井室，一般為水泥混凝土結構。通常情況下水泥混凝土介電常數大于路面瀝青層（或上覆土層），因此在雷達圖像上具有明顯的頂面反射特征，且反射波相位與入射波相位相反。

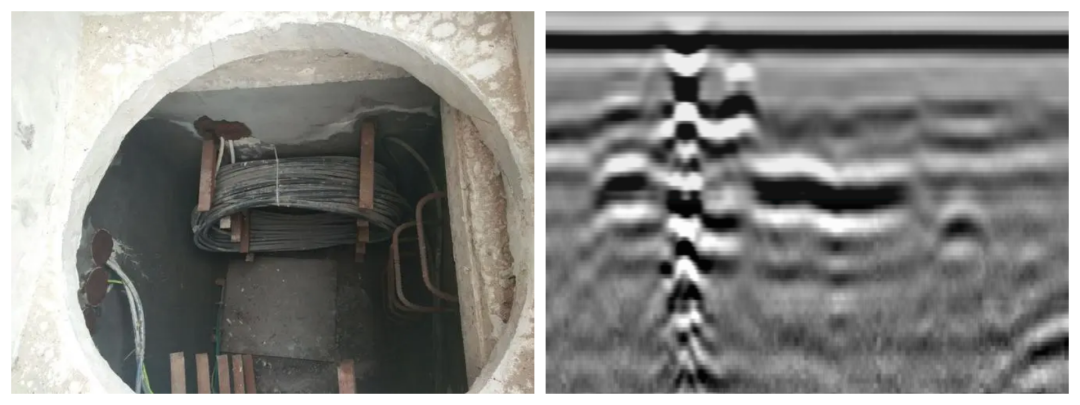

圖6 地下檢查井井室干擾典型圖譜
總結：在對城市道路塌陷隱患的檢測過程中，空中及地下各種干擾源的影響，容易在數據分析時造成誤判，但通過結合現場數據采集時出現異常圖像附近的環境情況的記錄，以及對干擾源在雷達圖像上典型特征的識別，可以快速剔除由干擾形成的雷達異常，提高數據分析的準確率和處理效率。
